概 述

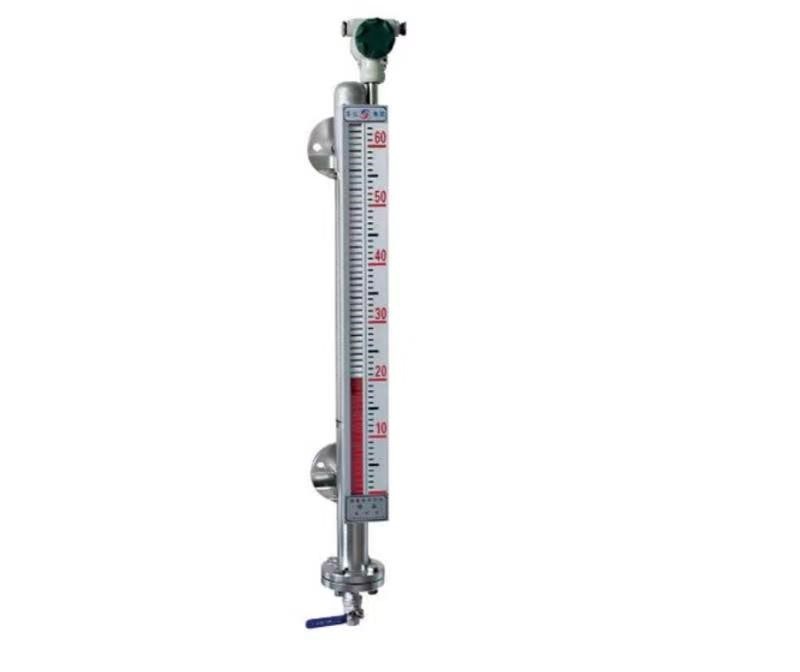

UFYZ側裝遠傳型磁性翻板液位計是應用戶需要將液位信號傳送到控制中心而開發的又一種液位計，它既
有翻板液位計現場指示直觀之優點，又有U I Z內裝型液位計能將液位信號遠傳至室內便于集中指示和控制的特
點。是UFZ側裝型磁性翻板液位計的改進型，具有安全可靠、觀察方便、液位指示清晰、直觀等特點�？蓮V泛
應用于石油、化工、化肥、橡膠、醫藥、船舶、軍事、電力、食品等行業的各種塔、罐、槽、球型壓力容器和
鍋爐等設備作介質液面的位置指示和自動控制。
主要技術指標
★ 量程范圍: 300～19000
★ 介質密度(g/cm3): 0.5～2
★ 工作溫度(℃): -200～580
★ 壓力等級(MPa): ≤32
★ 測量精度: ≤±10
★ 遠傳距離: 1000
工作原理
該產品由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋以及液位變送器等組成，其結構如
圖所示。工作原理為:本體外的翻板箱及變送器受本體內浮子(具有定向磁性源，按不同介質和壓力針對研制)的
作用促使翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度，同時液位變送器將液位信號傳送至控制中心進行液位指示和控制，也可通過計算機進行集中監控。
